1 產品概述

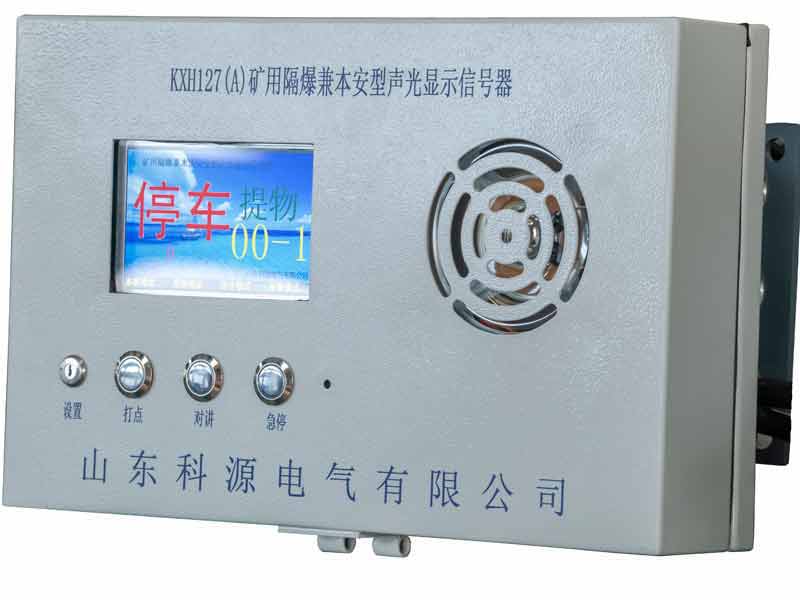

       KXH127(A)礦用隔爆兼本安型聲光顯示信號器對于礦山提升運輸系統的安*運行起著至關重要的作用，新一代礦用隔爆兼本安型聲光信號器，采用全數字通訊設計，大大地提升了信號裝置的安*可靠性。該信號器主要用于礦山皮帶運輸巷、梭車運輸巷、絞車運輸巷，立井提升，礦井工作面作為信號聯絡，通訊控制使用。結構為隔爆兼本質安*型設計，可用于煤礦井下具有瓦斯、煤塵爆炸危險的場所，是原通訊聲光信號器的更新?lián)Q代產品。

       2 技術先進性

       寬溫寬壓設計：可以穩定在-20到85℃的環境下。核心電源模塊采用寬壓設計，輸入電壓范圍90V-260VAC。井上、井下均可穩定工作。

       傳輸距離長：采用CAN總線通訊技術傳送距離達2km，較485通訊（1KM）有更長的通訊距離，和更強的抗干擾能力。在井下惡劣電器環境中仍可獲得準確的數據傳輸，足夠清晰的語音。

       彩色顯示屏高分貝語音輸出：采用高分辨率彩色顯示屏，打點時自動漢字顯示（上行、下行、慢上、慢下、急停），同時數字顯示打點位置以及打點數，顯示信息更加豐富。試聽信號雙重輸出。

       功能豐富：一機多用，可通過參數設置，實現不同工作環境下的信息提示和控制需求。

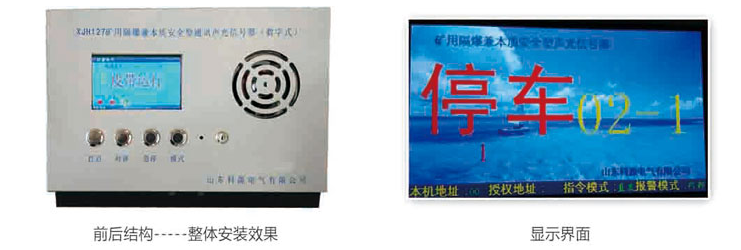

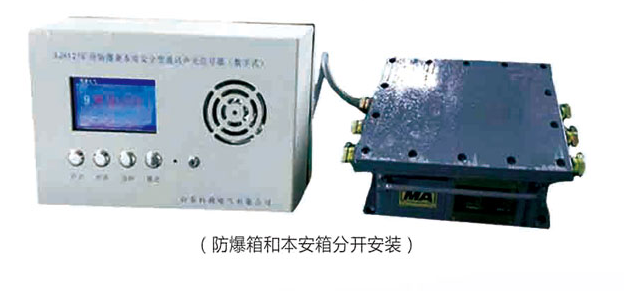

       可拆卸結構設計：隔爆兼本安設計，防爆腔和本安腔可以以前后結構組合在一起使用，也可以將本安腔和隔爆腔分開放置。

       支持多規格接口：具有CAN通訊接口，以及485接口，方便與其它智能設備對接，所有通訊接口都具有高磁隔離電路,以及瞬態電路，抗干擾能力強。

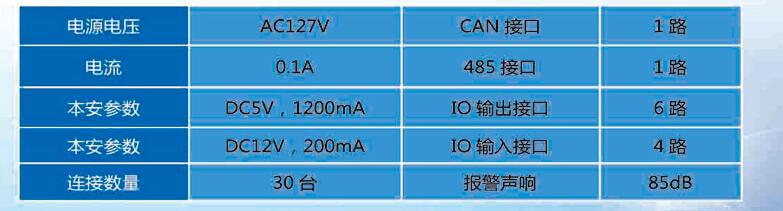

       3  主要技術參數：

       4  主要功能

       可發出打點信號，同時具有數顯、漢字顯示、語音提示功能（上行、下行、慢上、慢下、急停）語言音響聲級：不低于85dB；

       有提人、提物模式可供選擇；

       每臺信號裝置可方便的對其進行設置一個不重復的編碼（車房‘0’，井口‘1’以此設置）；

       具有二級傳送功能 ，其它水平信號只能發到斜巷上口，顯示打點數和打點位置編號，斜巷上口信號再轉發到車房（急停信號可以發到所有聯機裝置），自動實現多水平的信號區分；

       急停功能，在待機狀態下，按下急停按鈕時聯線上的各裝置，均發出聲光信號，并數字顯示位置編號，漢字顯示“急停”，語音提示“急停”，并控制提升機緊急停車。只有再次按下發出“急?！毙盘柕男盘柶魃系摹凹蓖！卑粹o時，沿線上的信號器才能自動復位，解除急停閉鎖狀態。

       信號閉鎖輸出功能，信號裝置有無源接點接入絞車控制回路，即信號不發或發1點信號時（工作信號或急停信號同樣有效）絞車不允許啟動，當發開車信號時（2、3、4、5、點），絞車允許啟動；

       當絞車起動時，車房內信號裝置輸入工作閘繼電器常開接點信號，實現每個水平自動控制語音報警器，無需重新架設電纜。

       對講呼叫功能。在待機狀態下，可實現單工對講及呼叫功能,數字通訊，語音清晰；

       信號記憶查詢功能。通過車房內信號器上的“信號”按鈕，可查詢前十次沿線信號器發出的信號。

       有三種控制輸出方式，可根據現場需要自由選擇。

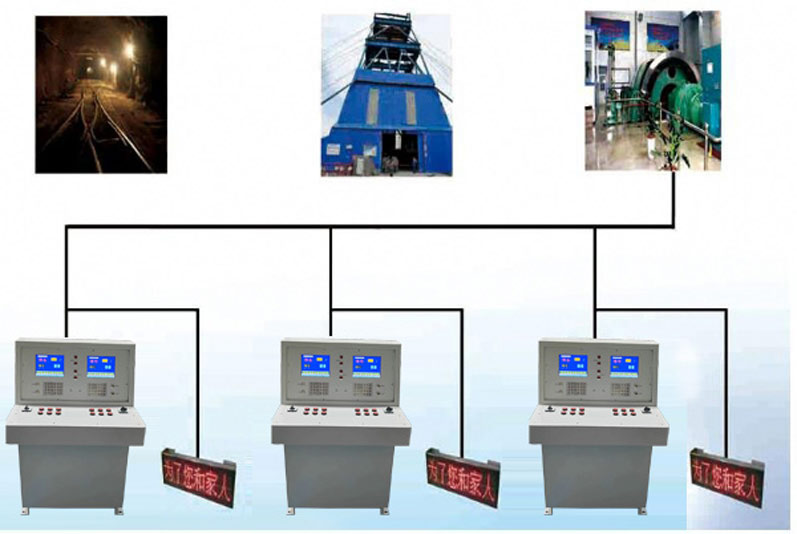

       5  斜井信號系統
